FANUC PMC Writer Compatible
FANUC-0M/0T B/C Series ROM(27C256) Progammer

Contact: sample@korea.com

TEL: +82-2-701-8051
FAX: +82-2-701-8058

SAMPLE Electronics.



Must need Real DOS Mode (Not window command line)

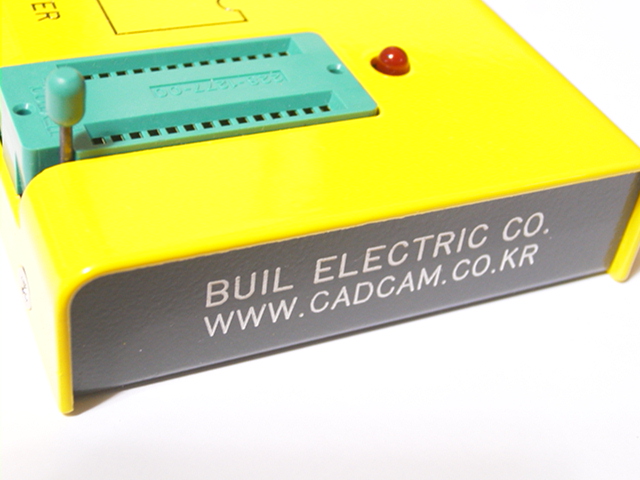

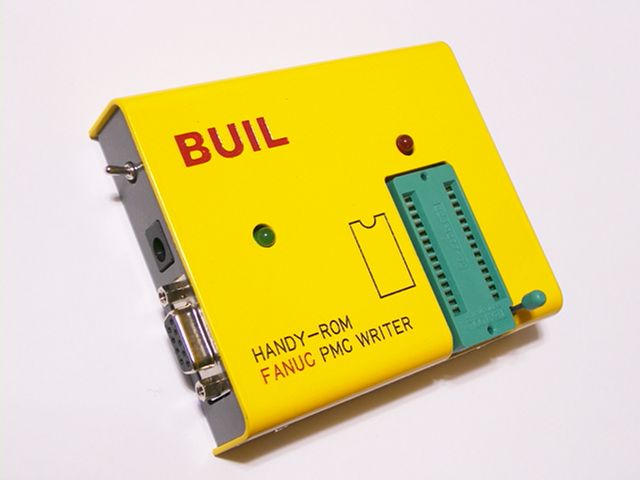

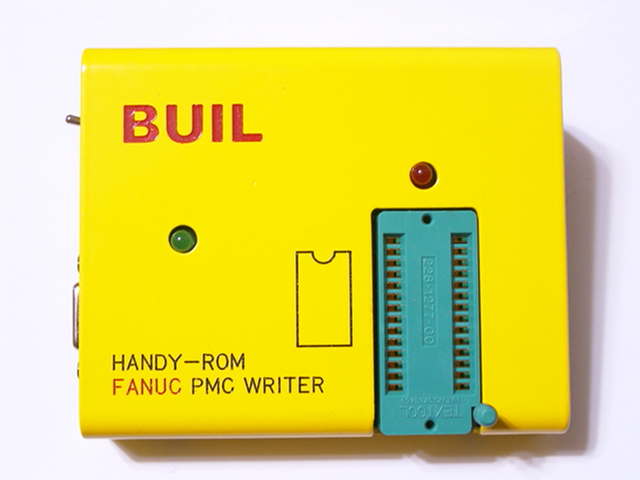

HandyROM 은 FANUC-0M/T B,C Type 공작기계 컨트롤러의 PMC 프로그램 작성시 사용합니다. 28핀 EPROM i27C256(12V Vpp) 을 사용합니다. FANUC P-G 와 IBM/PC에서 사용 가능합니다.

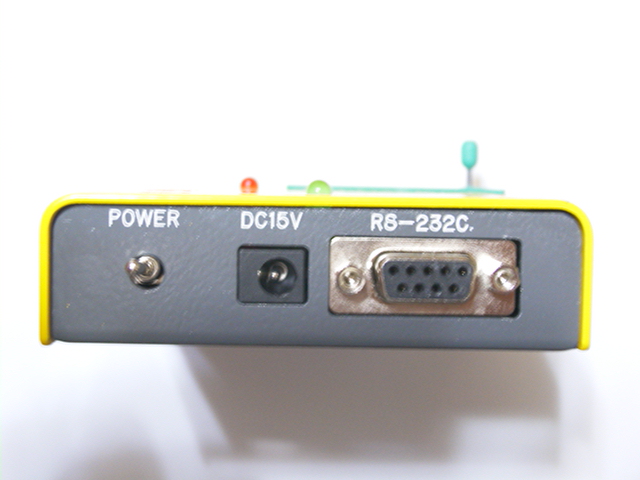

내부에 정류회로가 있어서 극성에 관계없이 DC15V 아답터를 사용할 수 있습니다.

HANDY-ROM 한글 매뉴얼 (MS - WORD)

HANDY-ROM USER's GUIDE (MS - WORD)

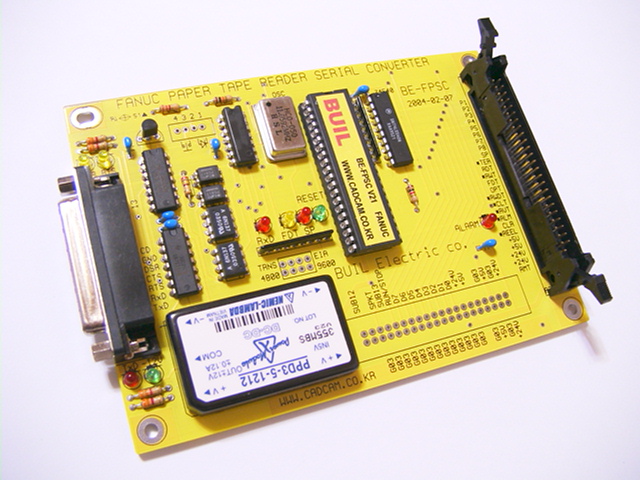

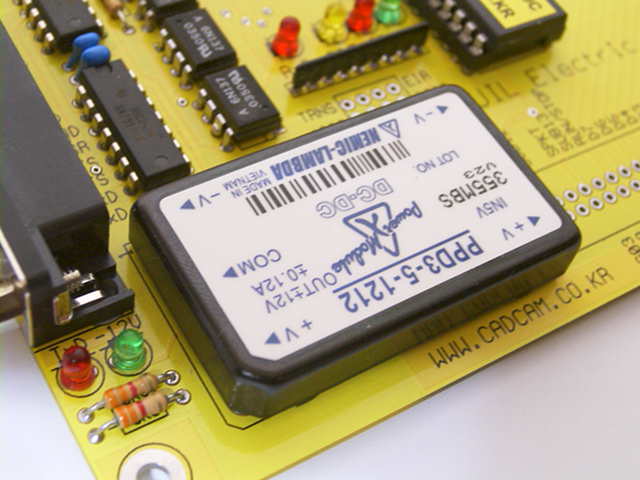

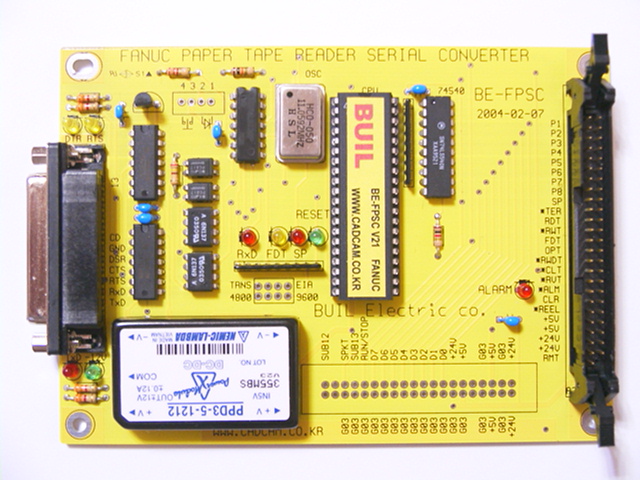

FANUC 6M/6T PTR 보드

BE-FPSC는 FANUC-6M/5M 공작기계에서 종이 테이프 대신
RS-232 시리얼 통신으로 DNC 가공이 가능하게 합니다.

*** 특징 ***

1.FANUC의 테이프 리더 표준 도면에 의하여 설계되었습니다.
2.
FANUC 조작반의 리셋 버튼에 의하여 PTR보드 내부의 남아있던 데이터를 비워 버리므로 다음 작업을 하기 위하여 버퍼 메모리를 클리어 하기위한 외부 부착 스위치가 필요하지 않습니다.
3.
FANUC의 테이프 리더 PCB와 나사 홀의 위치가 동일하게 제작되어
FANUC 컨트롤러 내부에 부착하기 쉽습니다.
4.
FANUC 의 PROTOCOL B 타입 규정(DC1, DC3 플로우 컨트롤)을 만족하여 국내의 어떤 DNC 시스템과도 연결하여 사용할 수 있습니다. 또한 RTS/CTS 하드웨어 핸드 쉐이킹을 지원하므로 유럽 사양의 DNC 시스템에 연결하여 사용할 수 있습니다.

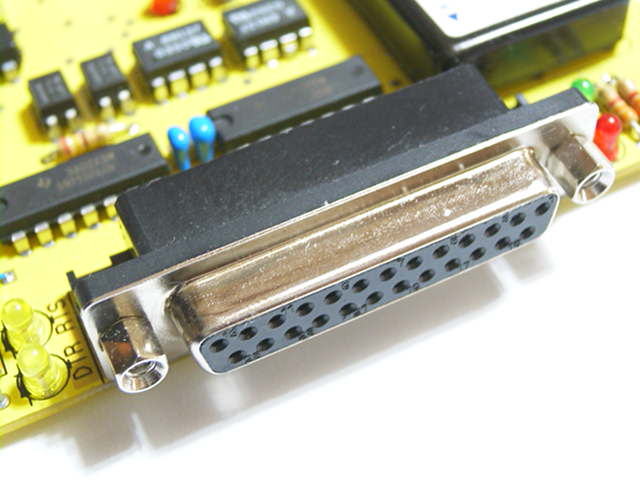

5. 시리얼 포트 커넥터는
FANUC 의 25Pin 과 동일합니다.
6.
FANUC RBU 에 장착된 마이크로 프로세서를 사용하여 모든
 동작상황이 FANUC RBU 와 동일하며 안정된 DNC 가공이 가능합니다.
7. 누전 차단기 회로(아스 분리기)를 내장하고 있습니다.

PC 와 DNC 연결이 가능한 신호 변환기 입니다.
FANUC 6M/6T 공작기계에서 사용합니다.

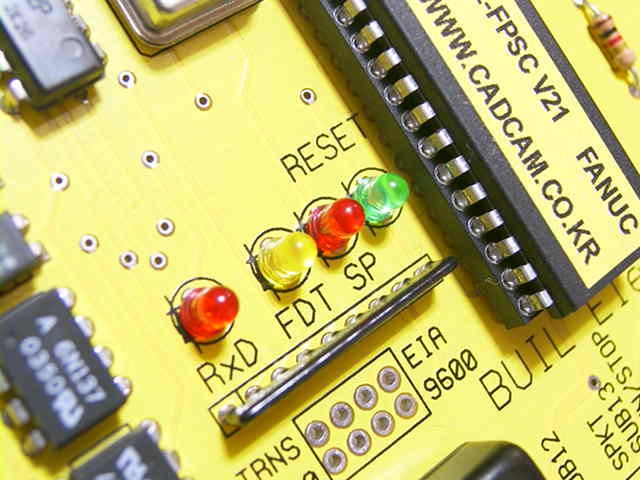

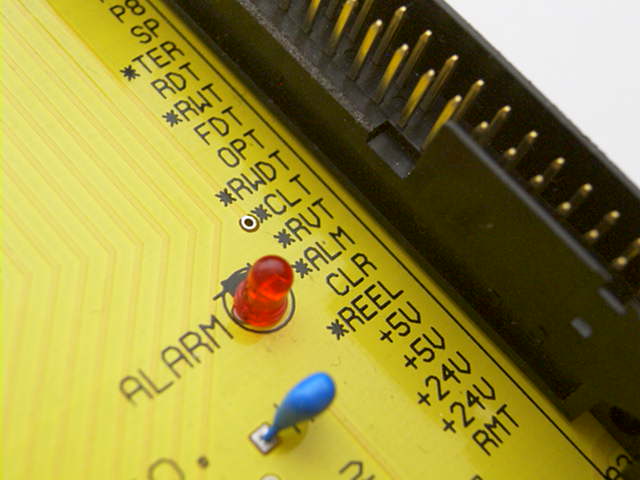

스프로켓, 리셋(조작반의 리셋버튼), 시리얼 포트를 LED에 의하여 확인이 가능합니다.
FANUC 의 TAPE READER 표준 도면에 의하여 설계되었습니다.
FANUC 의 시리얼 포트 핀 배치 규정과 동일합니다.

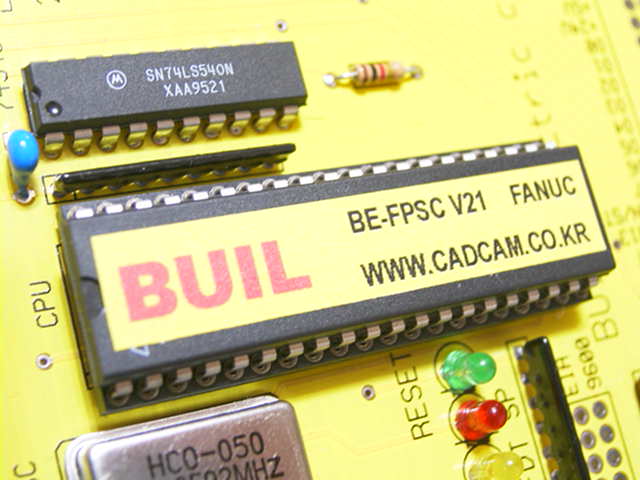

마이크로 프로세서를 사용하였습니다.
누전차단기(아스 분리기)회로를 내장하여 접지공사가 안된 공장에서도 NC와 PC 를 모두 보호하여 안정적인 DNC 가공이 가능합니다.

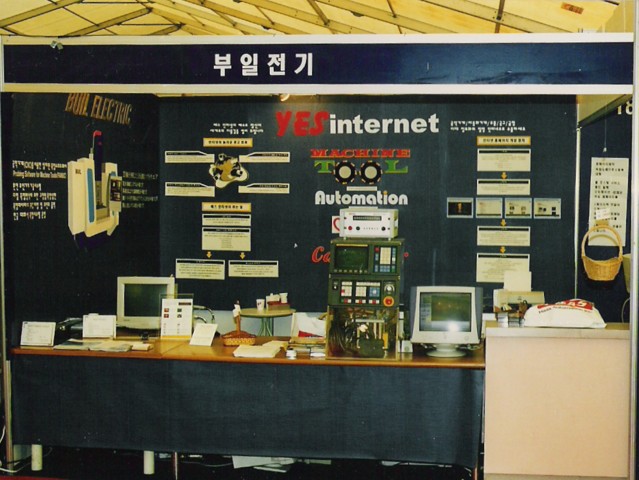

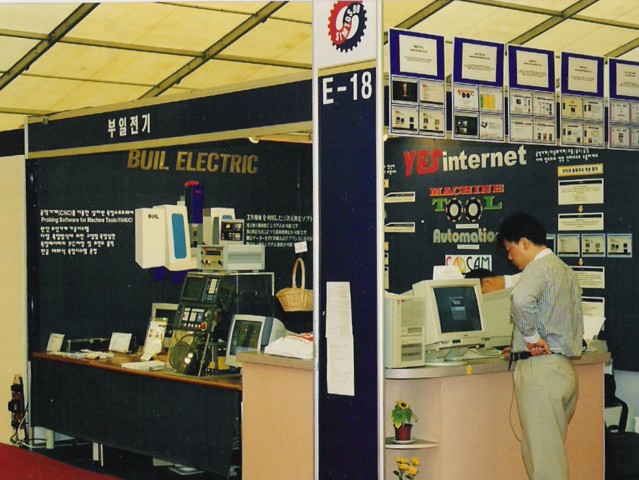

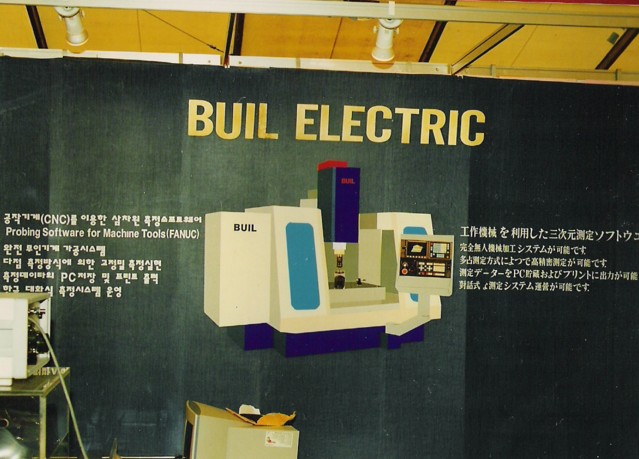

공작기계 전시회 SIMTOS 98

Renishaw Machine Probe

 FANUC Inprocess Manufacuting System

프로그램을 이용한
가공물 인프로세스 측정 자동화 시스템 전시

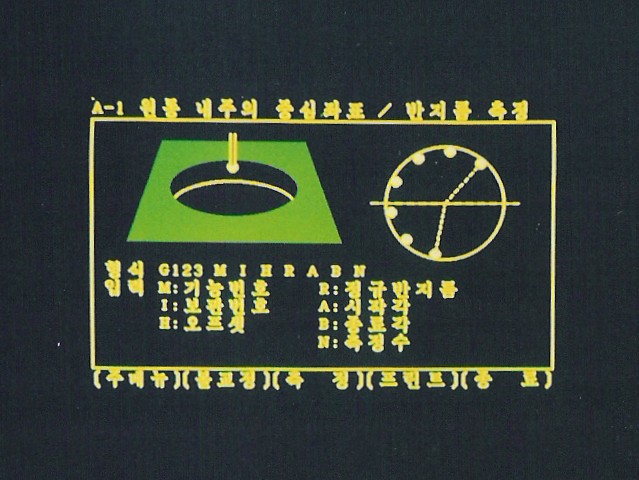

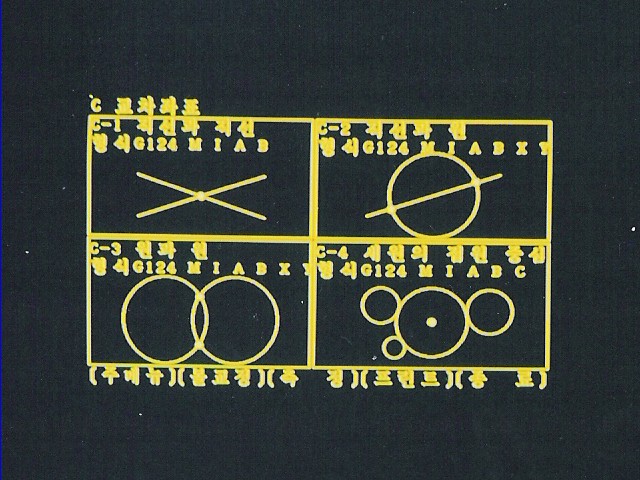

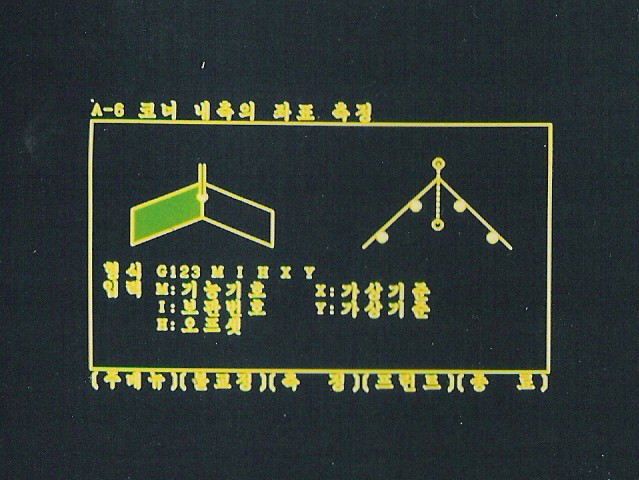

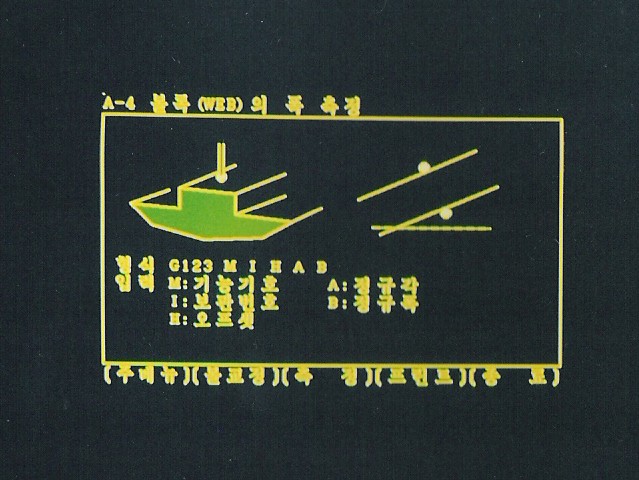

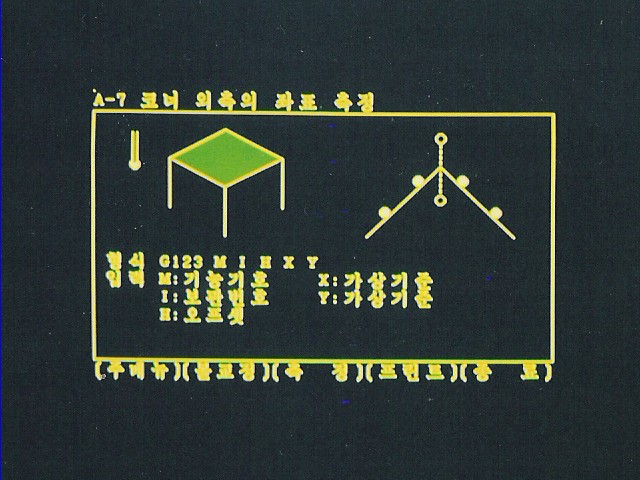

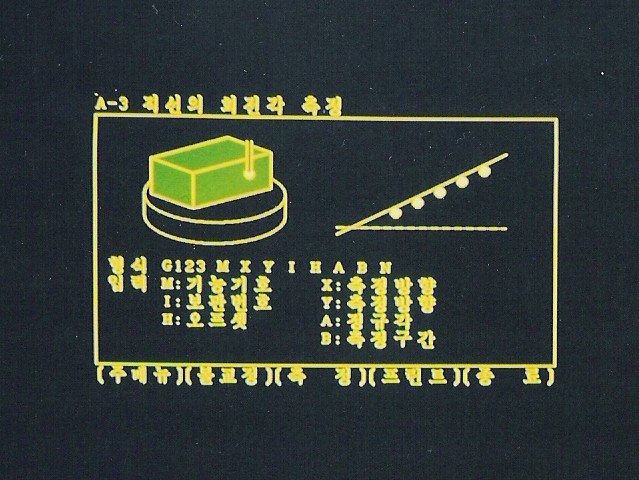

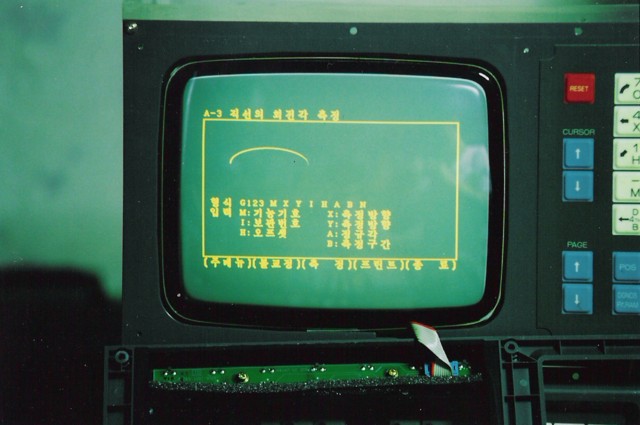

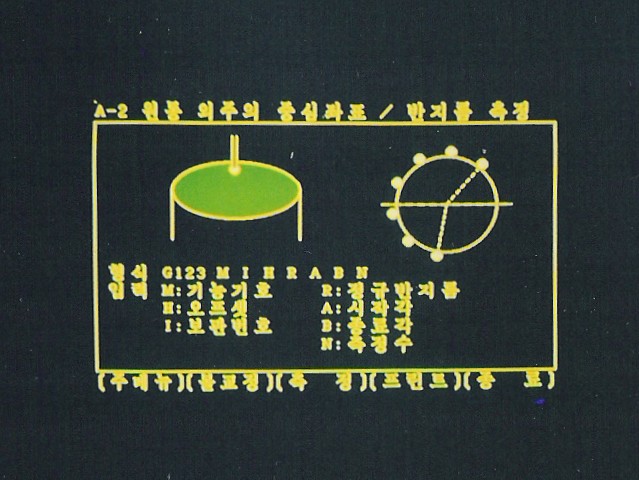

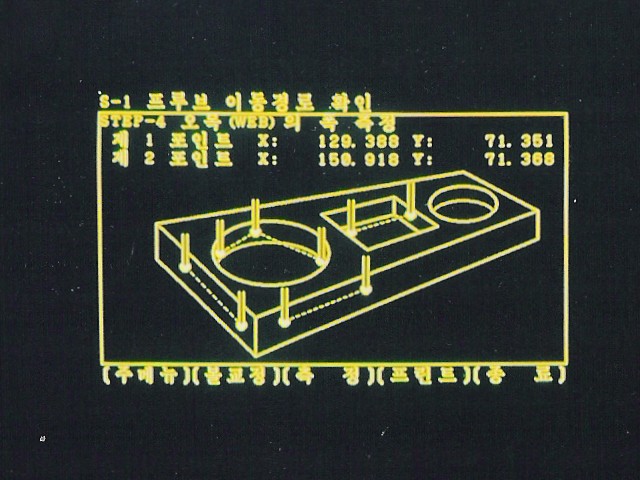

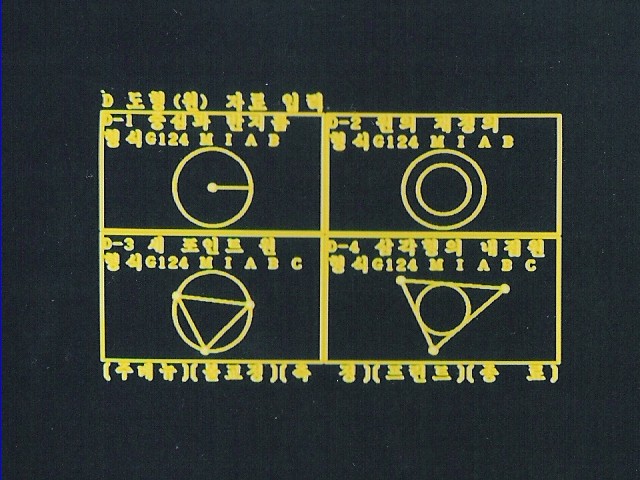

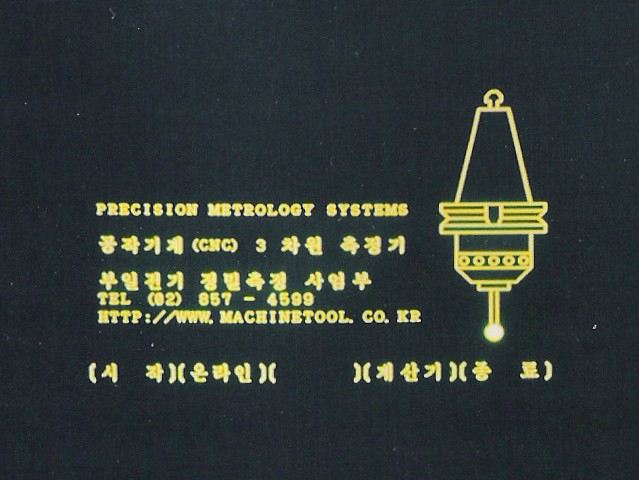

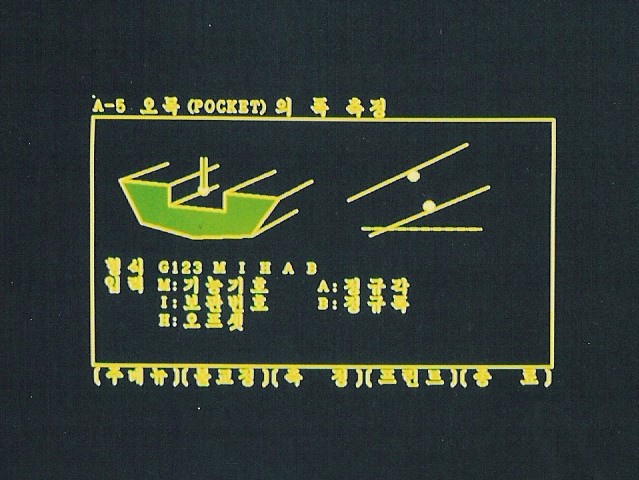

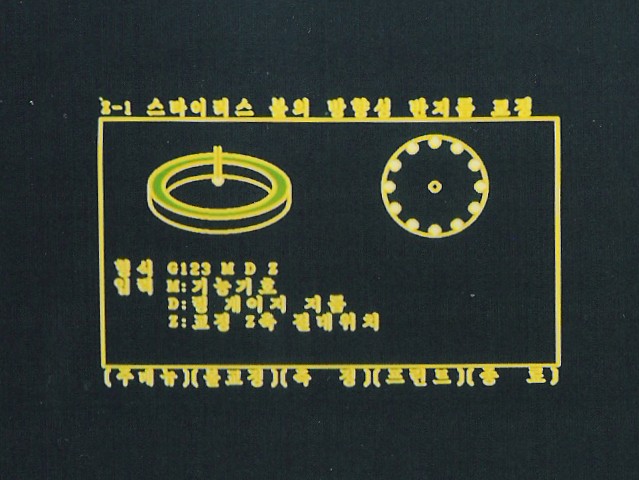

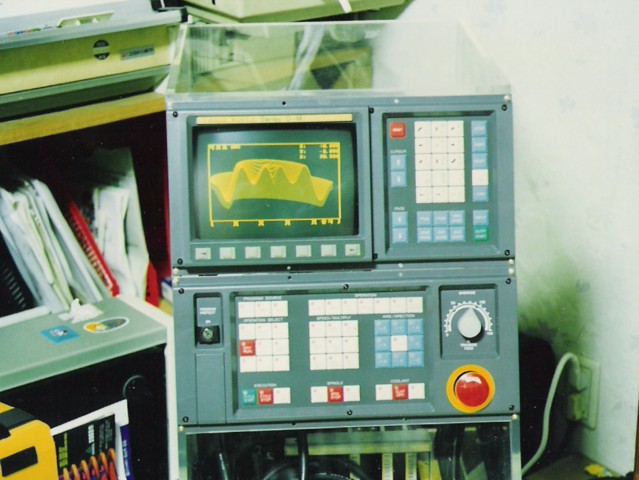

아래 사진은 FANUC 0M 시스템에서 필름 카메라로 촬영한 후 스캐너로 입력한 것입니다. 프로그램은 FANUC 0M 마크로 컴파일러를 사용하여 FANUC-PG에서 HEX 파일 생성 후 마크로 카셋트에 라이팅 하여 동작하는 것입니다.
